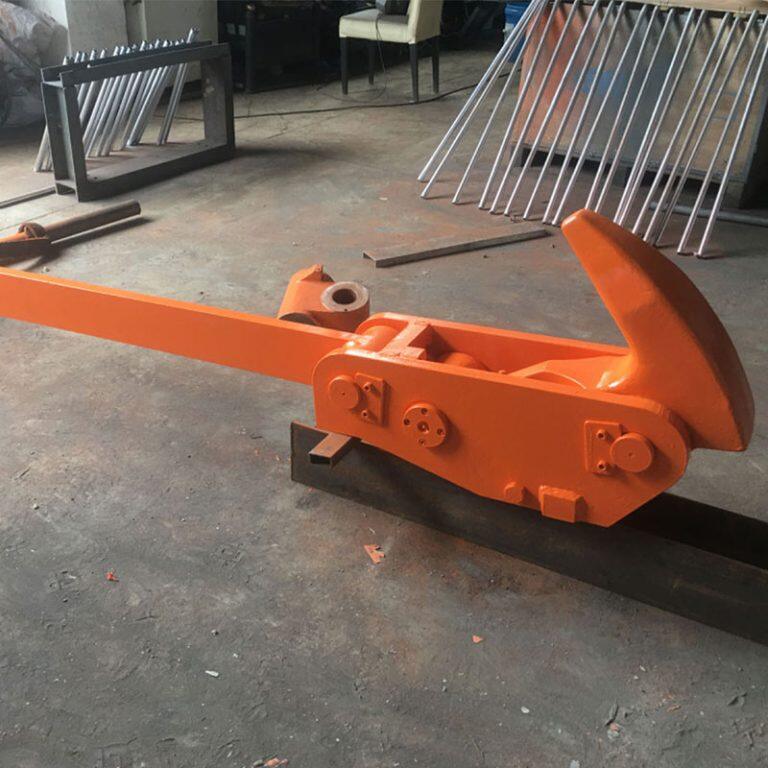

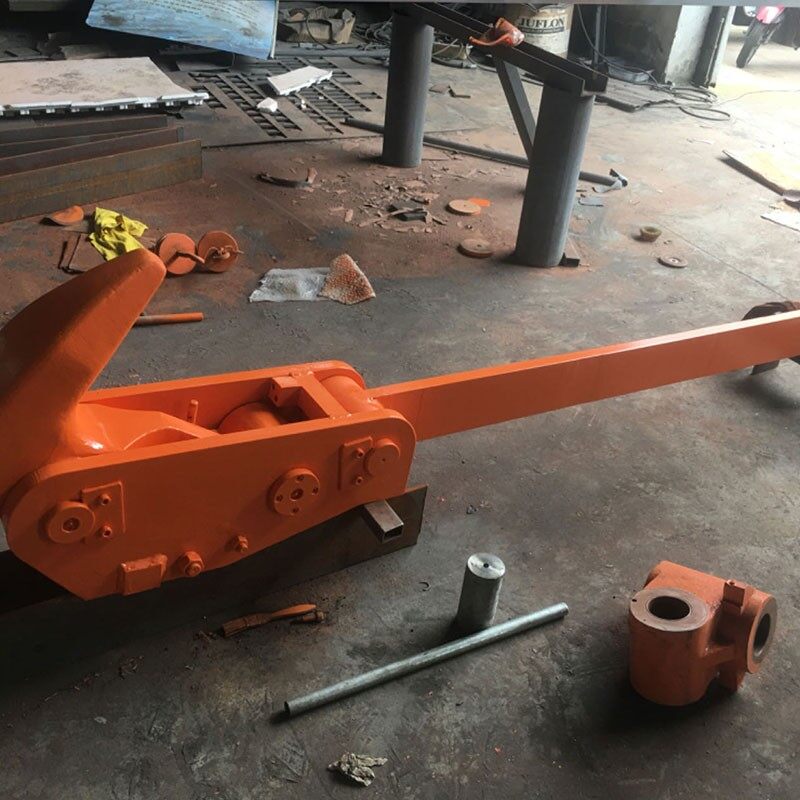

Кука за ръчно бързо освобождаване

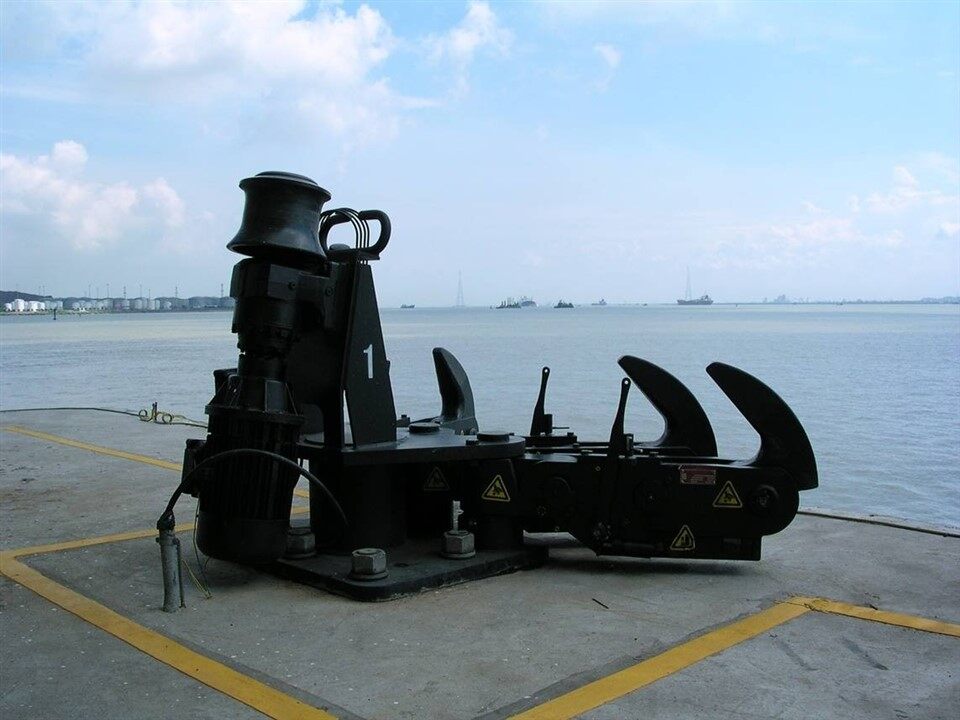

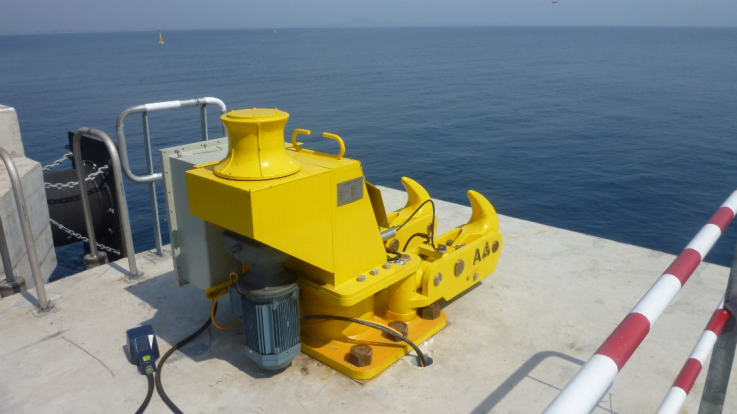

Куката за бързо освобождаване е специализирано устройство, инсталирано на кейове за акостиране на кораби и манипулиране на въжета. Той служи като алтернатива на традиционния кнехт. В сравнение с болардите, този продукт не само намалява интензивността на труда на работниците и подобрява ефективността, но също така гарантира безопасността, надеждността и издръжливостта на кея.
Основни характеристики
Всяка кука може да се освободи бързо при номинално натоварване.
Работната сила, необходима за освобождаване на куката при пълно натоварване е по-малко от 17 кг.
Главата на куката е балансирана-проектирана; нулирането на главата на куката и компонентите за освобождаване изисква само едно действие.
Куките могат да издържат натоварвания при хоризонтални наклони под 55 градуса.
Проектиран поотделно за опасни и-неопасни зони.
Куките за опасни зони се отличават с не{0}}искряща и електростатична изолация.
Модели с куки с бързо освобождаване
Пример: QRH75H2
QRH75H2 показва капацитет на теглене от 75 тона, ръчно управление, тип двойна -кука.
Теглителна сила: 400 kN – 2000 kN

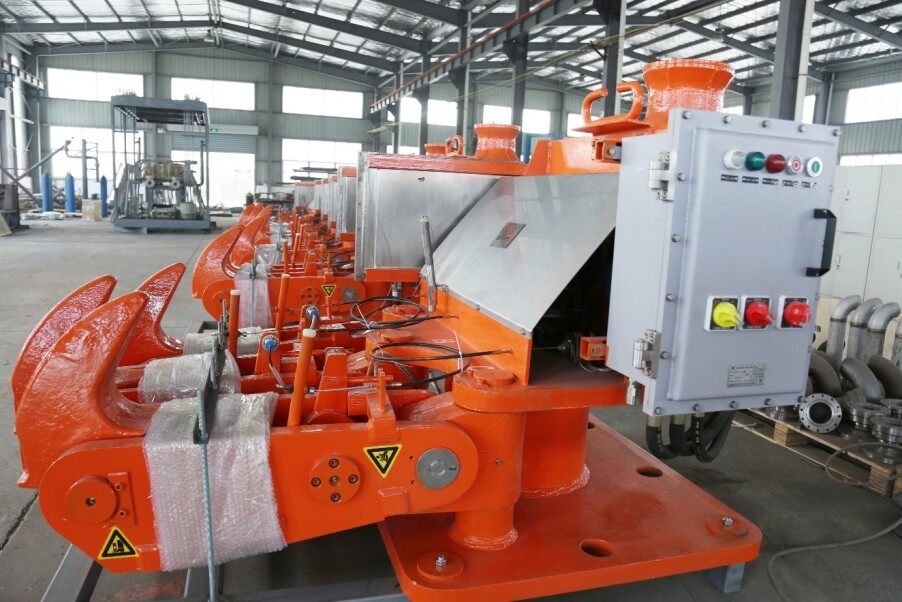

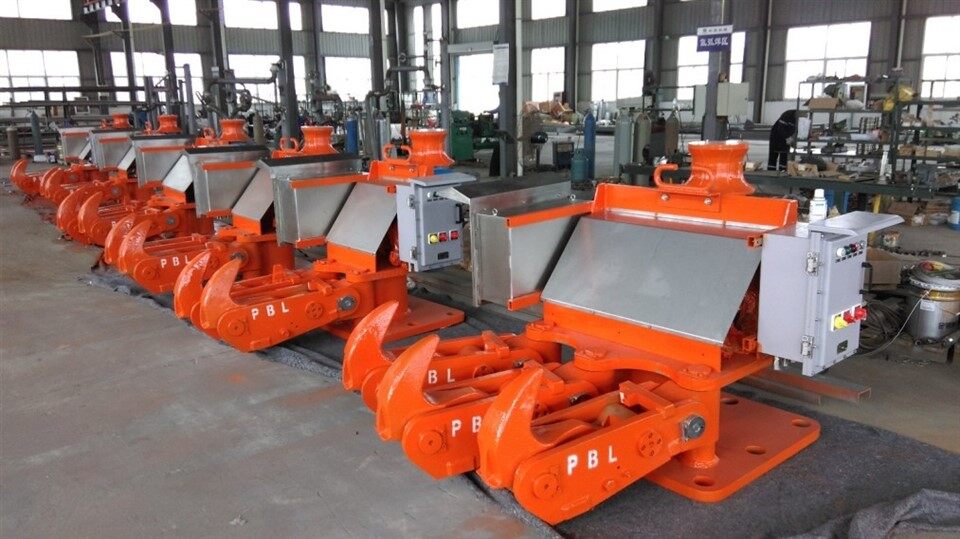

Брой куки на единица: единични, двойни, тройни, четворни или шест куки
Теглителна сила на лебедката: 10 kN, 20 kN, 30 kN
Дистанционно освобождаване:
- Операциите могат да се извършват чрез компютър (обикновено интегриран със система за наблюдение на товара при акостиране) или сензорен екран.
- Управлението може да се извършва и чрез бутони на централната контролна зала и големи екрани.
- Големият екран в контролната зала може да показва статуса на отворена/затворена кука и да задейства аларми за претоварване за напрежение на швартовото въже.
- Системата за дистанционно освобождаване позволява локално електрическо или хидравлично освобождаване, като същевременно поддържа ръчно освобождаване.
- Механизмите за електрическо/хидравлично освобождаване и ръчно освобождаване са относително независими, като се гарантира, че ръчното освобождаване винаги има приоритет.
- Електрическите бутони за освобождаване използват предпазни превключватели (или изискват едновременно натискане на два бутона), за да предотвратят случайно освобождаване.
Мониторинг на натоварването:
- Системата използва щифтове за измерване на натоварването, усилватели и система за наблюдение на напрежението, за да следи непрекъснато напрежението на швартовото въже и състоянието на отваряне/затваряне на куката.
- Щифтът за измерване на товара, монтиран на куката за бързо освобождаване, действа като сензор, преобразувайки напрежението на линията в електрически сигнали, пропорционални на товара.
- Сигналите от множество куки се изпращат до много-канален цифров усилвател, който ги усилва и преобразува в цифрови сигнали, подходящи за предаване на дълги-разстояния без загуба на точност, след което се изпращат до главната интерфейсна кутия на контролната зала.
- Данните се обработват от софтуер и се показват като лентови графики и цифрови стойности за-наблюдение в реално време.
- Когато монтирате щифтове за измерване на натоварване, посоката на откриване трябва винаги да съвпада с посоката на натоварване.
- Куките за бързо освобождаване са оборудвани с механизми за компенсиране на гравитацията, за да се гарантира, че контактната точка на линията и сензорът остават подравнени, предотвратявайки грешки при измерване, причинени от допълнителен въртящ момент на куката.
Система за управление на кея – Основен дисплей:
7. Резултатите от натоварването се показват на цветен дисплей с висока-резолюция за наблюдение в реално-време.
8. Екранът визуално показва оформлението на кея, закотвените плавателни съдове, действителното разположение на линиите и натоварванията на линиите.
9. Натоварването на всяко швартово въже е представено от цветно-кодирана вертикална лента, като височината на лентата варира в реално време с товара.
10. В случай на претоварване или отслабване (недостатъчно натоварване), съответната лента променя цвета си и мига, за да привлече вниманието, докато системата издава аларми според зададените правила.
